Tabla de clasificación de presión de tuberías de acero inoxidable 316 (Anexos 40, 80).pdf
Dejar un mensaje
Al seleccionar la tubería adecuada para su proyecto, comprender la presión nominal del material es esencial para garantizar que pueda soportar las condiciones de operación.316 tubos de acero inoxidablese utilizan ampliamente en industrias que requieren altos niveles de resistencia a la corrosión, como en aplicaciones marinas, químicas, de procesamiento de alimentos y farmacéuticas.
¿Cuál es la presión nominal de la tubería de acero inoxidable 316?
La clasificación de presión de una tubería se refiere a la presión máxima que la tubería puede manejar de manera segura en condiciones específicas, como temperatura y presión externa. Esta clasificación garantiza que la tubería pueda soportar las demandas operativas sin fallas, proporcionando un rendimiento seguro y confiable en sistemas críticos.
La clasificación de presión de la tubería 316 se refiere a la presión máxima que la tubería puede manejar de manera segura en condiciones específicas, como temperatura y presión externa. Esta clasificación garantiza que la tubería pueda soportar las demandas operativas sin fallas, proporcionando un rendimiento seguro y confiable en sistemas críticos.
La presión permitida depende de varios factores:
1.Diámetro exterior de la tubería
2.Espesor de pared (cronograma de tubería)
3.Temperatura de funcionamiento
4.Esfuerzo permisible del material
5.Estándar de diseño aplicable
Para las tuberías de acero inoxidable 316, la presión nominal está determinada por factores como el diámetro de la tubería, el espesor de la pared y la temperatura. Cuanto mayor sea el espesor de la pared y menor el diámetro, mayor será la presión que podrá soportar la tubería.
Para la mayoría de los sistemas industriales, las clasificaciones de presión se calculan de acuerdo con códigos de diseño de tuberías, tales como:
Tuberías de proceso ASME B31.3
Estándar de tubería de acero inoxidable ASTM A312
Dimensiones de la tubería de acero inoxidable ASME B36.19
Tabla de clasificación de presión de tubería de acero inoxidable 316
La siguiente tabla de clasificación de presión para tuberías de acero inoxidable 316 proporciona estimaciones de la presión máxima permitida para varios tamaños y horarios de tuberías a una temperatura determinada.
| Tamaño de tubería (pulgadas) | Horario 40 | Horario 80 | Horario 160 |
|---|---|---|---|
| 1/4" | 2200 psi | 3000 psi | 4.500 psi |
| 1/2" | 1.800 psi | 2500 psi | 3700 psi |
| 3/4" | 1.600 psi | 2300 psi | 3400 psi |
| 1" | 1.500 psi | 2200 psi | 3200 psi |
| 1 1/4" | 1.400 psi | 2000 psi | 3000 psi |
| 1 1/2" | 1.300 psi | 1.900 psi | 2.800 psi |
| 2" | 1.100 psi | 1.600 psi | 2400 psi |
| 2 1/2" | 1.000 psi | 1.400 psi | 2100 psi |
| 3" | 900 psi | 1.300 psi | 1.900 psi |
| 4" | 800 psi | 1200 psi | 1.800 psi |
Nota: Las clasificaciones de presión pueden variar según los grados de materiales específicos, los estándares de fabricación de tuberías (p. ej., ASTM A312, A249) y las condiciones de temperatura.
¿Cómo calcular la presión nominal de una tubería de acero inoxidable?
La fórmula de cálculo comúnmente utilizada es:
P=Presión máxima permitida
S=Esfuerzo admisible del material
t=Espesor de la pared de la tubería
D=Diámetro exterior
Ejemplo:
Tubería 1" 316 Cédula 40
Grosor de la pared=3.38 mm
Presión calculada ≈ 1500–2000 psi
¿Cuál es la presión nominal para tuberías de acero inoxidable 316 a altas temperaturas?
A temperaturas más altas, la presión nominal de los tubos de acero inoxidable 316 disminuye. Por ejemplo, a 500 grados F (260 grados), la presión nominal puede reducirse entre un 30 y un 40 %. Consulte siempre una tabla de clasificación de presión detallada considerando la temperatura de funcionamiento de su sistema.
| Temperatura (grados F/grados) | Horario 40 | Horario 80 | Horario 160 |
|---|---|---|---|
| 70 grados F / 20 grados (estándar) | 2200 psi | 3000 psi | 4.500 psi |
| 200 grados F / 93 grados | 2100 psi | 2.850 psi | 4250 psi |
| 300 grados F/149 grados | 2000 psi | 2700 psi | 4000 psi |
| 400 grados F/204 grados | 1.800 psi | 2400 psi | 3600 psi |
| 500 grados F/260 grados | 1.700 psi | 2250 psi | 3375 psi |
| 600 grados F/316 grados | 1.600 psi | 2100 psi | 3150 psi |
| 700 grados F / 371 grados | 1.400 psi | 1.900 psi | 2.850 psi |
| 800 grados F / 427 grados | 1200 psi | 1.700 psi | 2550 psi |
| 900 grados F/482 grados | 1.000 psi | 1.400 psi | 2100 psi |
| 1000 grados F / 538 grados | 850 psi | 1200 psi | 1.800 psi |
Preguntas frecuentes
¿Cómo afecta el programa de tuberías a la presión nominal?
El calibre de la tubería determina el espesor de la pared, lo que influye directamente en la presión nominal. Por ejemplo, las tuberías Schedule 80 (paredes más gruesas) pueden soportar presiones más altas en comparación con las tuberías Schedule 40.
¿Cuál es la presión nominal de la tubería de acero inoxidable cédula 40?
Para una tubería de 1 pulgada, la tubería de acero inoxidable cédula 40 316 generalmente maneja alrededor de 1500 psi, dependiendo de la temperatura y las condiciones de diseño.
¿La temperatura afecta la capacidad de presión de la tubería?
Sí. Las temperaturas más altas reducen la tensión permitida del acero inoxidable, lo que reduce la clasificación de presión máxima.
¿Qué cronograma es mejor para tuberías de alta-presión?
Las tuberías cédula 80 o cédula 160 se utilizan comúnmente en sistemas industriales de alta-presión.
Composición química ASTM A312 Tp 316
| Calificación | S | cr | C | Minnesota | Si | P | Mes | Ni | N | |
| 316 | mínimo | – | 16.0 | – | – | – | – | 2.0 | 10.0 | – |
| máximo | 0.03 | 18.0 | 0.08 | 2.0 | 0.75 | 0.045 | 3.0 | 14.0 | 0.10 | |
Propiedades mecánicas de la tubería de acero inoxidable 316.
| Calificación | Resistencia a la tracción (MPa) mín. | Límite elástico 0,2 % de prueba (MPa) mín. | Elongación (% en 50 mm) mín. | Dureza | |
| Rockwell B (HR B) máx. | Brinell (HB) máx. | ||||
| 316 – 316L | 515 | 205 | 40 | 95 | 217 |
Composición física de la tubería soldada ASTM A312 TP 316 SS
| Calificación | Densidad | Módulo elástico | Coeficiente medio | Conductividad térmica | Calor específico | Resistividad eléctrica | |||
| 0 a 3150C | 0 a 5380C | a 1000C | a 5000C | ||||||
| 316 | 8000 | 193 | 15.9 | 16.2 | 17.5 | 16.3 | 21.5 | 500 | 740 |
Código Hs de tubería de acero inoxidable 316
| Código HSN de tubería SS 304 ERW | Descripción |
|---|---|
| 73041110 | Tubería de acero inoxidable 316 |
Aplicaciones típicas de la tubería de acero inoxidable 316
Tuberías de procesamiento químico
Sistemas de tuberías marinas y marinas
Tuberías de presión de petróleo y gas
Líneas de procesamiento farmacéutico
Plantas procesadoras de alimentos
El acero inoxidable 316 se usa ampliamente debido a suExcelente resistencia a la corrosión y rendimiento a altas temperaturas.en ambientes agresivos.
Desafíos comunes resueltos por los tubos de acero inoxidable 316/316L
Muchos proyectos industriales enfrentan graves desafíos,incluidas picaduras inducidas por cloruro-, fugas en tuberías de alta-presión, ciclos de reemplazo frecuentes en plantas químicas y fallas de materiales en condiciones de temperaturas extremadamente altas-.
NuestroTubos de acero inoxidable 316/316L.están diseñados específicamente para mitigar estos riesgos. Al incorporar una mejoraContenido de molibdeno (Mo) de 2,0 % a 3,0 %., nuestro tubo logra unNúmero equivalente de resistencia a las picaduras (PREN) de 24 a 26. En ambientes salinos o ácidos, esto proporciona más40% más resistencia a la corrosiónen comparación con el acero inoxidable 304 estándar, lo que elimina eficazmente la amenaza de picaduras y perforaciones localizadas.
En términos de integridad estructural, nuestros tubos cuentan con unaResistencia a la tracción mayor o igual a 515 MPa (75 ksi)y unlímite elástico mayor o igual a 205 MPa (30 ksi), lo que garantiza una confiabilidad absoluta de cero-fugas para sistemas de instrumentación de alta-presión y líneas de proceso críticas. Incluso a temperaturas elevadas que alcanzan800 grados (1472 grados F), nuestros tubos de acero inoxidable 316L mantienen una estabilidad mecánica excepcional. La implementación de nuestras soluciones de tuberías de alto-rendimiento puede reducir la frecuencia de mantenimiento anual de las instalaciones químicas al60%y extender la vida útil total de un ciclo típico de 5 años a más15-20 años, lo que reduce significativamente los costos de adquisición a largo plazo-y los gastos totales de mantenimiento del ciclo de vida.
Proveedor, fabricante y distribuidor de tubos de acero inoxidable 316
Gnee ofrece una gama completa de tubos de acero inoxidable 316, que cumplen con estándares internacionales como ASTM A312, ASTM A269 y ASME SA312. Nuestros tubos vienen en una variedad de tamaños, espesores de pared y acabados para satisfacer las necesidades específicas de su proyecto.
1.Nuestros servicios incluyen: Mecanizado personalizado: tamaños, espesores de pared y longitudes personalizados según las especificaciones de su proyecto.
2.Datos completos del producto: las hojas de datos detalladas del producto y las tablas de clasificación de presión le garantizan la selección del tubo adecuado para su aplicación.
3.Certificaciones globales: nuestros productos cumplen con los estándares de certificación de la industria como ISO, SGS y BV, lo que garantiza la calidad y el cumplimiento.
Para obtener más información o solicitar un presupuesto, no dude en contactarnos. Estamos dedicados a brindarle las mejores soluciones para tubos de acero inoxidable 316.
Solicitar el último precio de tubería de acero inoxidable 316
Nuestros productos
Si desea conocer más detalles y precios de los productos, ¡contáctenos a tiempo!Correo electrónico:info@gneestainless.com

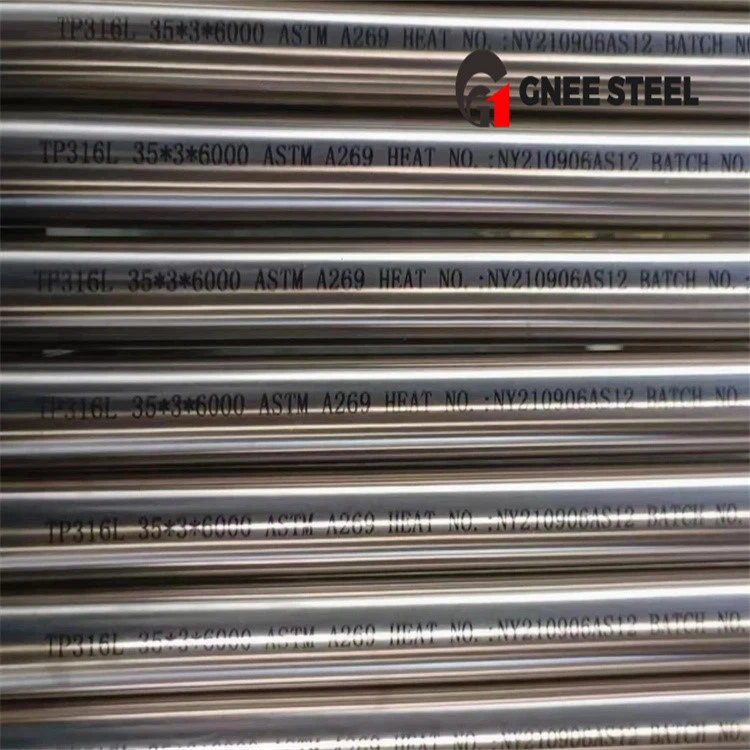

Haga clic en la imagen del producto a continuación para obtener más información sobre nuestros tubos de acero inoxidable 316L.
Tubería de acero inoxidable 316: condiciones de pago y métodos de envío
| Artículo | Detalles |
|---|---|
| Producto | Tubería de acero inoxidable 316/316L (sin costura y soldada) |
| Condiciones de pago | • T/T (pago por adelantado del 30%, saldo del 70% antes del envío) • T/T 100% antes del envío (para pedidos pequeños) • Carta de crédito a la vista (aceptable para pedidos-de gran volumen) • Otras condiciones de pago negociables según el valor del pedido |
| Términos de precio | FOB, CFR, CIF (según Incoterms® 2020) |
| Métodos de envío | • Transporte Marítimo– Método principal para pedidos a granel (contenedores o fraccionamiento) • Transporte Aéreo– Para pedidos urgentes o de pequeñas cantidades- • Transporte ferroviario– Disponible para regiones seleccionadas |
| Puerto de carga | Shanghai/Tianjin/Qingdao/Ningbo u otros puertos chinos principales |
| Embalaje | • Tapas de plástico en ambos extremos. • Incluye tiras de acero • Cajas o pallets de madera para embalaje de exportación. • Embalaje personalizado disponible bajo petición |
| El tiempo de entrega | • Artículos en stock: 7 a 10 días • Producción personalizada: 20–35 días |
| Documentos de envío | Factura comercial, lista de empaque, conocimiento de embarque, certificado de prueba de fábrica (EN 10204 3.1), certificado de origen |

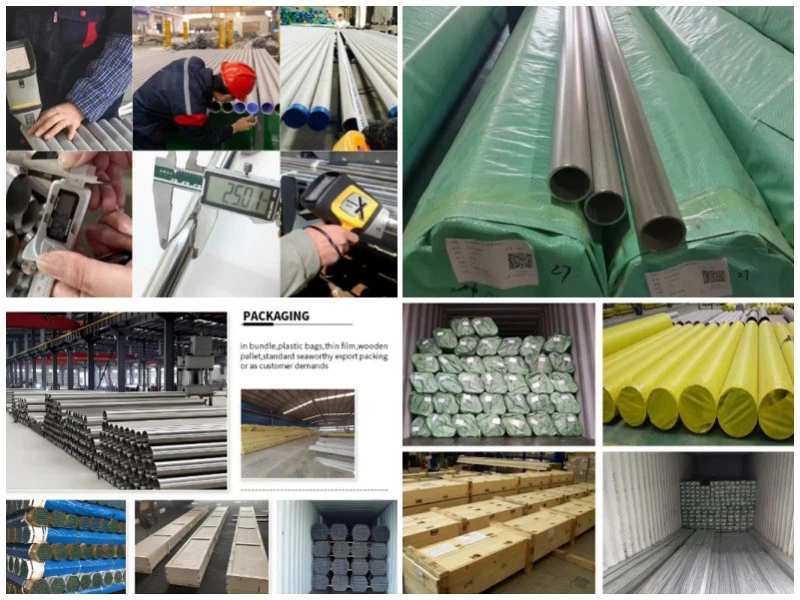

Caso de proyecto de tubería de acero inoxidable 316
