Tubo intercambiador de calor inoxidable soldado ASME SA249 TP316L
Dejar un mensaje
¿Por qué cada vez más proyectos de ingeniería dan prioridad a los tubos intercambiadores de calor de acero inoxidable soldados ASME SA249 TP316L en aplicaciones donde el rendimiento de sellado, la resistencia a la corrosión y la confiabilidad-a largo plazo son fundamentales? La clave radica en lograr un rendimiento de tubo casi sin costura-al mismo tiempo que se mantiene la rentabilidad y una mayor consistencia.

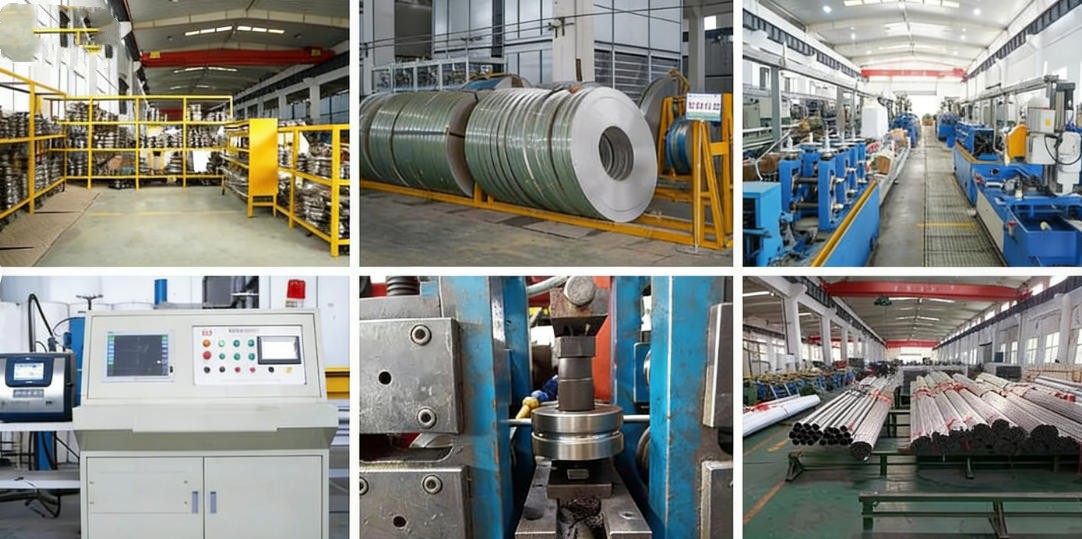

NuestroTubo intercambiador de calor de acero inoxidable soldado ASME SA249 TP316LSe fabrica mediante procesos avanzados de soldadura automática y recocido en solución en línea, lo que garantiza que la zona de soldadura mantenga una microestructura altamente consistente con el metal base. Cada costura de soldadura se somete a pruebas de corrientes de Foucault (ECT) 100% en línea y, cuando sea necesario, a pruebas hidrostáticas. Esto garantiza una formación de soldadura uniforme sin defectos como falta de fusión, porosidad o grietas, lo que mejora significativamente la seguridad operativa.
Los tubos soldados ASME SA249 TP316 se someten además a un tratamiento térmico de solución o recocido brillante en línea posterior a la soldadura, aliviando eficazmente las tensiones de soldadura y restaurando la resistencia a la corrosión. Esto los hace particularmente adecuados para aplicaciones de agua de mar, procesamiento químico y intercambiadores de calor donde la estabilidad y la durabilidad son esenciales.
En términos de tolerancias dimensionales, cumplimos estrictamente con los estándares ASME SA249. La tolerancia del diámetro exterior se controla dentro de ±0,3 % y la tolerancia del espesor de la pared dentro de ±8 %, lo que garantiza un ajuste preciso-durante el montaje del tubo-a-la placa de tubos, lo que reduce el estrés de instalación y minimiza el riesgo de fugas. La calidad de la superficie se mantiene mediante procesos de limpieza y acabado internos y externos, lo que proporciona una rugosidad superficial suave y uniforme que ayuda a reducir la suciedad y mejorar la eficiencia de la transferencia de calor.
Según datos reales del proyecto, en comparación con los tubos soldados convencionales, nuestros tubos intercambiadores de calor TP316L pueden reducir las tasas de fallas relacionadas con la corrosión-en más de un 25 % y extender la vida útil general en más de un 20 %, al mismo tiempo que reducen la frecuencia de mantenimiento y el tiempo de inactividad no planificado-ayudando a los clientes a lograr una operación del sistema más estable y eficiente a largo plazo-.
Composición química de los tubos ASTM A249 TP316L SS
| GRADOS | UNS | C | cr | S | Minnesota | P | Si | Ni |
|---|---|---|---|---|---|---|---|---|
| TP316L | S316L00 | 0.035 | 18.0-20.0 | 0.03 | 2 | 0.045 | 1 | 8.0-13.0 |
Propiedades mecánicas del tubo soldado A249 TP316L
| Material | temperatura | Fuerza de producción | Resistencia a la tracción | Calor | Alargamiento %, mín. |
|---|---|---|---|---|---|
| Mín.º F(º C) | Ksi (MPa), mín. | Ksi (MPa), mín. | Tratamiento | ||
| TP316L | 1900 (1040) | 25(170) | 70(485) | Solución | 35 |
Propiedades físicas del tubo Bolier ASME SA 249 Gr 316L
| Calificación | Módulo elástico (GPa) | Coeficiente medio de expansión térmica (μm/m/grado) | Conductividad térmica (W/mK) | Densidad (kg/m3) | Calor específico 0-100 grados (J/kg.K) | Resistividad eléctrica (nΩ.m) | |||
|---|---|---|---|---|---|---|---|---|---|
| 0-100 grados | 0-315 grados | 0-538 grados | a 100 grados | a 500 grados | |||||
| 316L | 193 | 17.2 | 17.8 | 18.4 | 16.2 | 21.5 | 8000 | 500 | 720 |
Tolerancia de dimensiones del tubo ASTM A249 TP316L
| Estándar | diámetro exterior (mm) | Peso (mm) | Longitud (metros) | Calificación |
| ASTM A249, ASTM A269, EN 10217-7 |
15,88 a 114,3 | 0,3 a 4,0 | Hasta 18,3 metros | 1.4301, 1.4306, 1.4404, AISI 304/304l/316l, S31803/S32205, etc. |
| Estándar | Diámetro externo | Espesor | Longitud | |
| ASTM A249 (A1016) |
<25.4 | ±0.10 | ±10%S | sobredosis<50.8+3-0 OD mayor o igual a 50.8+5-0 |
| Mayor o igual a 25,4~<38.1 | ±0.15 | |||
| Mayor o igual a 38,1~<50.8 | ±0.20 | |||
| Mayor o igual a 50,8~<63.5 | ±0.25 | |||
| Mayor o igual a 63,5~<76.2 | ±0.31 | |||
Tabla de pesos de tubos sin costura ASME SA 249 TP 316L
| Peso por kilo | Diámetro exterior en pulgadas | Espesor de pared en mm | Peso por kilo | Diámetro exterior en pulgadas | Espesor de pared en mm |
|---|---|---|---|---|---|
| 0.42 | 1/2 | 1.50 | 1.13 | 1 1/4 | 1.50 |
| 0.44 | 5/8 | 1.20 | 1.02 | 1 3/8 | 1.20 |
| 0.54 | 5/8 | 1.50 | 1.11 | 1 1/2 | 1.20 |
| 0.53 | 3/4 | 1.20 | 1.38 | 1 1/2 | 1.50 |
| 0.66 | 3/4 | 1.50 | 1.81 | 1 1/2 | 2.00 |
| 0.63 | 3/4 | 1.20 | 1.62 | 1 3/4 | 1.50 |
| 0.78 | 7/8 | 1.50 | 1.49 | 2 | 1.20 |
| 1.01 | 7/8 | 2.00 | 1.85 | 2 | 1.50 |
| 0.73 | 1 | 1.20 | 2.40 | 2 | 2.00 |
| 0.90 | 1 | 1.50 | 2.34 | 2 1/2 | 1.50 |
| 1.17 | 1 | 2.00 | 2.81 | 3 | 1.50 |
| 1.02 | 1 1/8 | 1.50 | 7.41 | 4 | 3.00 |
| 0.92 | 1 1/4 | 1.20 |
GNEE mantiene un gran stock de tubos ERW de acero inoxidable SA 249 316L. ¡Le invitamos a solicitar un presupuesto y muestras gratuitos!
Aplicaciones de tubos de caldera ASTM A249 TP316L
Tubos para calderas y sobrecalentadores
Intercambiadores de calor y condensadores
Industria de procesamiento químico
Ingeniería Marina
Industrias farmacéutica y alimentaria
Proveedor de tubos de acero inoxidable soldados ASME SA249 TP316L
Nuestras ventajas
MTC (Certificado de prueba de materiales): Debe cumplir con EN 10204 3.1 (o 3.2, según requisitos contractuales).
Certificación PED: Si los intercambiadores de calor están destinados a Europa, contamos con la certificación según la Directiva de equipos a presión (PED) de la UE.
Marcado de sello: Cada tubo debe estar claramente marcado con el estándar, el grado, las dimensiones, el número de serie y el número de lote aplicables.
Inspección de calidad

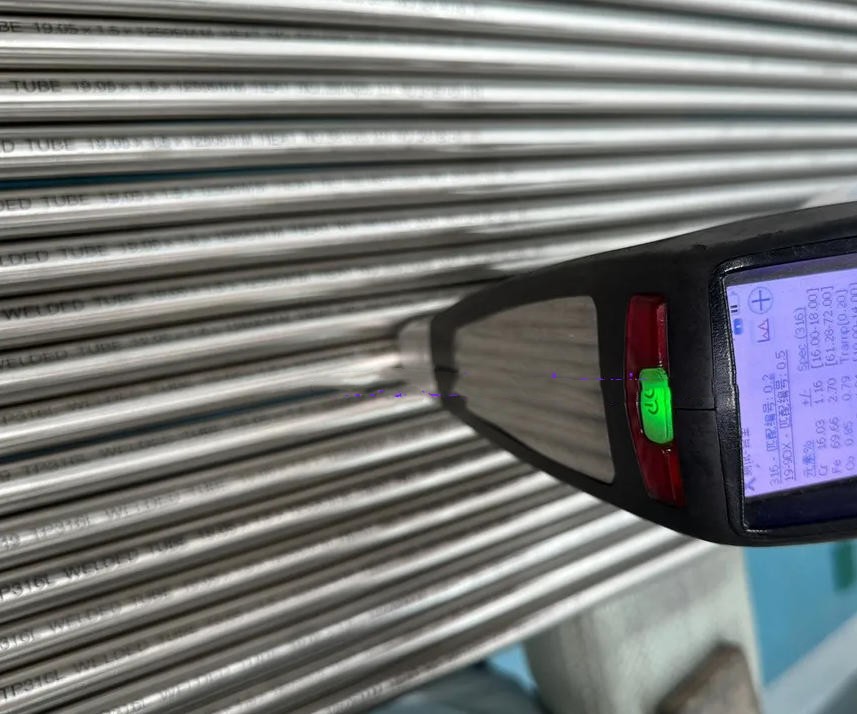

Prueba PMI (identificación positiva de materiales):-análisis elemental in situ mediante un espectrómetro portátil.
Prueba de corrientes de Foucault: se utiliza para detectar-defectos en las paredes en soldaduras y materiales base.
Prueba hidrostática o prueba de estanqueidad: normalmente requiere una prueba de presión del 100 % para garantizar un rendimiento sin fugas-en las condiciones operativas de alta-presión del intercambiador de calor.
Prueba de aire-bajo-agua: en el caso de los tubos de condensadores, los clientes a veces solicitan esta prueba para detectar pequeños orificios.

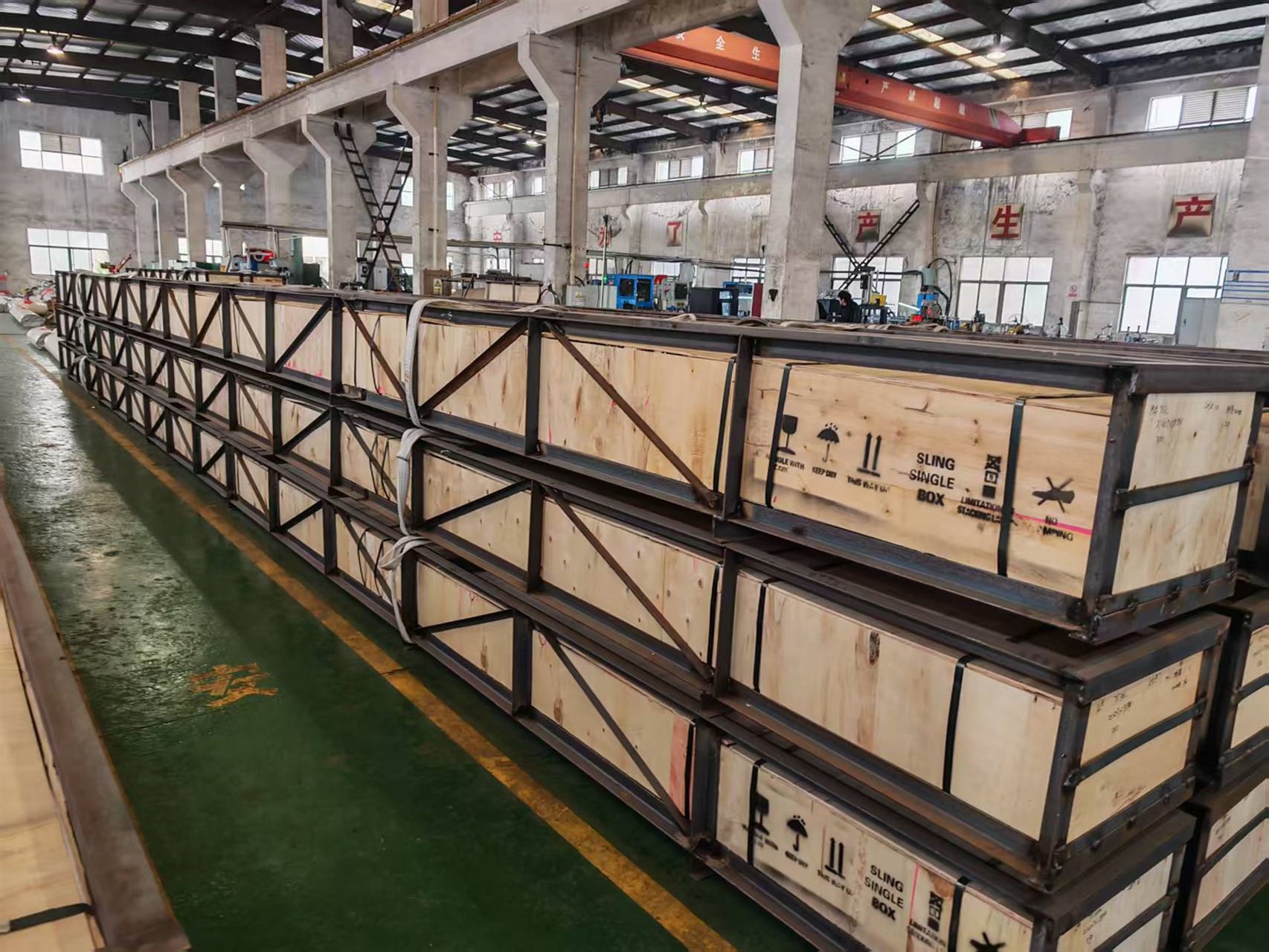

Tapas de plástico: Ambos extremos de cada tubo deben estar equipados con tapas de plástico seguras.
Función: Protección contra daños y contaminación.
Bolsa de plástico individual: Se recomienda que cada tubo esté encerrado individualmente en una bolsa de plástico o plástico de burbujas.
Haces hexagonales: para tubos de diámetro pequeño a mediano-, normalmente se emplean haces hexagonales para garantizar la estabilidad estructural.
Preguntas frecuentes
P: ¿Por qué se producen micro-fisuras o incluso roturas en los extremos del tubo durante la expansión dentro de la placa del tubo?
R: Causa raíz:
La razón principal es una dureza excesiva o una ductilidad insuficiente. Esto generalmente se debe a un recocido por solución inadecuado (Solution Annealing), que genera una tensión residual alta dentro del material o una estructura de grano no-uniforme.
Asesoramiento en adquisiciones:
Asegúrese de que el recocido completo-de la solución se realice de acuerdo con los estándares (por encima de 1040 grados seguido de un enfriamiento rápido).
Revise los valores de dureza y los resultados de las pruebas de quemado en el Certificado de prueba de materiales (MTC).
Si es necesario, solicite registros de temperatura-en tiempo real del horno de tratamiento térmico.
P: ¿Por qué aparecen corrosión por picaduras o puntos de fuga en las costuras de soldadura después de 6 a 12 meses de funcionamiento en un intercambiador de calor?
R: Causas fundamentales:
Agotamiento del cromo:Durante la soldadura, las altas temperaturas localizadas hacen que el cromo se combine con el carbono y forme carburos, lo que reduce la resistencia a la corrosión en la zona de soldadura y en la zona-afectada por el calor (HAZ).
Problemas con el perfil del cordón de soldadura:El exceso de refuerzo de soldadura (cordón de soldadura convexo) crea turbulencias en el flujo de fluido, acelerando el desgaste mecánico y la corrosión electroquímica.
Asesoramiento en adquisiciones:
Exigir informes de pruebas de corrientes de Foucault (ECT) al proveedor.
Confirme que las costuras de soldadura internas se hayan alisado o nivelado adecuadamente (aplanamiento/acabado del cordón de soldadura).
P: ¿Por qué resulta difícil la instalación de los tubos en la placa de tubos durante el montaje del intercambiador de calor, lo que a veces provoca que los tubos se atasquen en las placas deflectoras?
R: Causas fundamentales:
Fuera-de-rectitud:Los tubos soldados pueden presentar una ligera flexión debido a efectos térmicos desiguales durante la fabricación.
Mala redondez (ovalidad):La sección transversal-del tubo puede ser elíptica, lo que provoca un ajuste deficiente con los orificios deflectores.
Tolerancia excesiva del diámetro exterior positivo:Algunos fabricantes producen tubos cerca del límite de tolerancia superior para ahorrar material o debido a limitaciones del proceso.
Asesoramiento en adquisiciones:
Consulte las tolerancias dimensionales especificadas en ASME SA1016.
