ASTM A249 TP304 Tubo de intercambiador de calor de calor recocido brillante
Dejar un mensaje
¿Qué es el material ASTM A249?
ASTM A249 es una especificación estándar para tubos de acero austenítico soldados utilizados en aplicaciones como calderas, sobrecalentadores, intercambiadores de calor y condensadores. Este estándar define las propiedades del material, como la composición química y las características mecánicas, que los tubos deben cumplir para ser considerados adecuados para estas condiciones críticas de servicio.

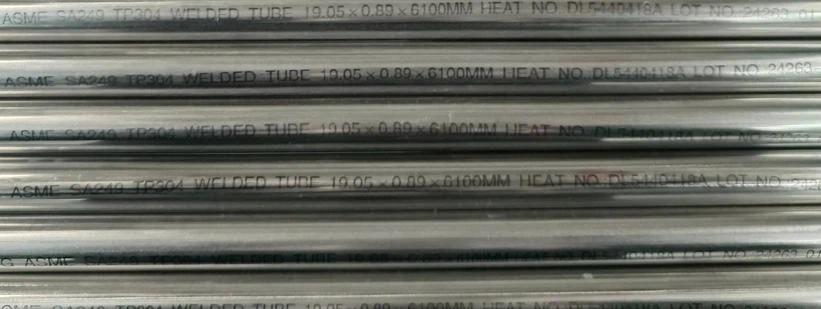

¿Qué es ASTM A249 TP304 Tubo de intercambiador de calor recocido brillante?
Los tubos de acero inoxidable ASTM A249 TP304 (recocido brillante) se procesan utilizando un método de recocido brillante (recocido de atmósfera controlada seguido de pulido de superficie), logrando un acabado de superficie lisa ultra - (RA menos o igual a 0.4 μm). Los tubos tienen una apariencia brillante y reflectante, haciéndolos ambos estéticamente agradables y fáciles de limpiar.
Las propiedades mecánicas de los tubos soldados de acero inoxidable ASTM A249 TP304 incluyen resistencia a la tracción mayor o igual a 515 MPa, una resistencia de rendimiento mayor o igual a 205 MPa (0.2% de desplazamiento) y alargamiento mayor que o igual a 40% (medido por más de 50 mm de longitud de medición), lo que tiene una integridad estructural bajo ciclos thermales y fluctuaciones a presión.
El rango de diámetro exterior estándar para los tubos de intercambiador de calor de calor brillante ASTM A249 TP304 es de 6.0–114.3 mm, con un espesor de pared de 0.5–3.0 mm, tolerancia OD ± 0.10 mm y tolerancia al espesor de pared ± 10%. Estos tubos también ofrecen resistencia de oxidación de término - de hasta 870 grados y operación continua de hasta 425 grados, lo que los hace ideales para aplicaciones de intercambiador de calor de rendimiento de alto -} de rendimiento.
El tubo TP304 recocido brillante se usa ampliamente en intercambiadores de calor, condensadores y sistemas de tuberías sanitarias en las industrias farmacéuticas, alimentarias y bebidas y procesamiento de productos químicos.
ASME SA249 TP304 Especificación de tubo de caldera de acero inoxidable soldado recocido
| Diámetro externo | 12.7 mm ~ 127 mm |
| Espesor de la pared | 0.5 mm ~ 12.7 mm |
| Longitud | Hasta 25 m |
| Estándar | ASTM A213, A249, |
| Calificación | TP304, TP304L, TP316, TP316L |
| Condición de entrega | Encurtido, pulido, brillante recocido |
| Técnica | Sin costura/soldado |
| Solicitud | Heat - intercambiador, calentador, caldera, equipo de condensador |
| Calificación | Logotipo, estándar, grado, tamaño, número de calor. |
| Paquete | Bolsa tejida, estuche de madera o según el requisito del cliente. |
| Requisito de calidad | Certificado de prueba de molino (EN 10204/3.1); La inspección de la tercera parte es aceptable. |
ASTM A249 Tubo de intercambiador de calor soldado de acero inoxidable Composición química
| Grado de SS | ASTM A249/SA 249 Composición química % máximo | ||||||
|---|---|---|---|---|---|---|---|
| C | Minnesota | P | S | SI | CR | NI | |
| TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-11.0 |
| TP304L | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-12.0 |
ASME SA213 Tipo 304 Propiedades mecánicas de tubo ERW
| Material | Temperatura | Alargamiento | Resistencia a la tracción | Calor | Fuerza de rendimiento |
| Min.º F (º C) | KSI (MPA), Min. | Tratamiento | KSI (MPA), Min. | ||
| TP304 | 1900 (1040) | 35 | 75(515) | Solución | 30(205) |
Tolerancia de ASME SA249 Tipo 304 Tubo de precisión Dibujado en frío
Tamaño del diámetro exterior Pulgadas |
Tolerancias, pulgadas | ||
| Diámetro exterior en Pulgadas |
Espesor de la pared | Cortar Longitud en pulgada |
|
| Menos de 1 | ±0.004 | Todos los tamaños ± 10% |
+1/8–0 |
| 1 a 1-1/2 | ±0.006 | ||
| Más de 1-1/2 a 2 | ±0.008 | ||
| Más de 2 a 2-1/2 | ±0.010 | +3/16–0 | |
| Más de 2-1/2 a 3 | ±0.012 | ||
| Más de 3 a 4 | ±0.015 | ||
| Más de 4 a 5 | +0.015 – 0.025 | ||
Fabricamos la tubería ASTM A249 a partir de la tira enrollada plana - usando procesos de soldadura TIG y plasma. Por lo general, ofrecemos tubería de acero inoxidable A249 en tamaños y espesores que van desde 1/8 de pulgada (3.2 mm) ID a 12 pulgadas (304.8 mm) OD, con espesores de pared de 0.015 a 0.320 pulgadas (0.4 a 8.1 mm), inclusivo. Otros tamaños también están disponibles. Los espesores de la pared están disponibles en la pared promedio (AW) y la pared mínima (MW), con opciones de pared más gruesas disponibles.info@gneestainless.com
Nota:
Los certificados de prueba de la fábrica se emitirán de acuerdo con EN10204.3.
Todos los tubos se suministrarán según las especificaciones ASTM A249 /A249M aplicables.
Embalaje y marcado
Empaquetado en paquetes o una caja de madera de capas envuelta en plástico, y adecuadamente protegido para el mar - entrega dignamente o según lo solicitado.
