EN 10217-7 1.4301, 1.4307, 1.4404 Especificaciones de tubo soldado
Dejar un mensaje
¿Qué es el material EN 10217-7?
EN 10217-7 Especifica las condiciones técnicas de entrega para tubos de acero inoxidable soldados para el servicio de presión y corrosivo a varias temperaturas. Los grados 1.4301 (304), 1.4307 (304L) y 1.4404 (316L) son aceros inoxidables austeníticos comunes que se usan para estos tubos, que pueden fabricarse con varios acabados superficiales y probados para garantizar el cumplimiento de especificaciones para industrias como alimentos, farmacéuticos y químicos. El estándar requiere pruebas para cada lote de tubos, con opciones para diferentes categorías de inspección y prueba.
EN 10217-7 1.4301, 1.4307, 1.4404 Especificaciones de tubo soldado
| Estándar | EN 10217-7 |
|---|---|
| Tipo de tubo | Tubo soldado |
| Calificaciones | 1.4301, 1.4307, 1.4404, 1.4541, 1.4571, 1.4462 |
| Refinamiento | Como soldado, recocido en decapado, recocido brillante, pulido |
| Diámetro externo | 6 hasta 508 mm |
| Espesor | 0.5 hasta 8 mm |
EN 10217-7 Especificaciones de tubo de acero inoxidable soldado
| Calificación | En No. | Equivalente (AISI/ASTM) | Composición química (máximo %, a menos que se le dan rango) | Propiedades mecánicas |
|---|---|---|---|---|
| 1.4301 | X5crni18-10 | 304 / TP304 | C menor o igual a 0.07, SI menor o igual a 1.00, Mn menor o igual a 2.00, P menor o igual a 0.045, S menor o igual a 0.015, Cr 17.5–19.5, Ni 8.0-10.5.5 | Rendimiento mayor o igual a 190 MPa, tracción 500–700 MPa, alargamiento mayor o igual al 40% |
| 1.4307 | X2CRNI18-9 | 304L / TP304L | C menor o igual a 0.030, SI menor o igual a 1.00, Mn menor o igual a 2.00, P menor o igual a 0.045, S menor o igual a 0.015, Cr 17.5–19.5, Ni 8.0-10.5 | Rendimiento mayor o igual a 200 MPa, tracción 500–700 MPa, alargamiento mayor o igual al 40% |
| 1.4404 | X2CRNIMO17-12-2 | 316L / TP316L | C menor o igual a 0.030, SI menor o igual a 1.00, Mn menor o igual a 2.00, P menor o igual a 0.045, S menor o igual a 0.015, Cr 16.5–18.5, Ni 10.0–13.0, Mo 2.0–2.5 | Rendimiento mayor o igual a 220 MPa, tracción 520-720 MPa, alargamiento mayor o igual al 40% |
Prueba e inspección en el tubo soldado EN 10217-7
Toda la inspección y prueba terminadas en tubos soldados, 3.1 El certificado de prueba de la fábrica de tipo se debe proporcionar de acuerdo con EN 10204, el departamento de control de calidad garantiza tubos de alta calidad y buen rendimiento en varias aplicaciones.
Prueba de tracción
Prueba de aplanamiento
Prueba de tensión de fugas

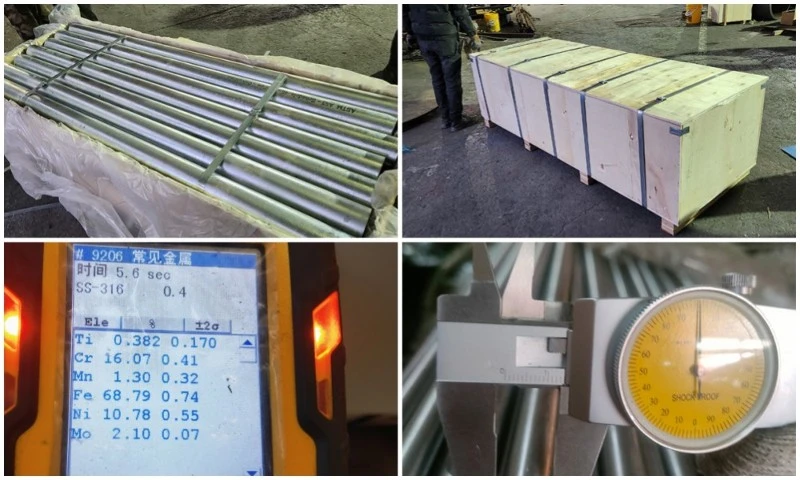

Inspección dimensional
Examen visual
Corriente de Eddy
Prueba ultrasónica
Prueba radiográfica

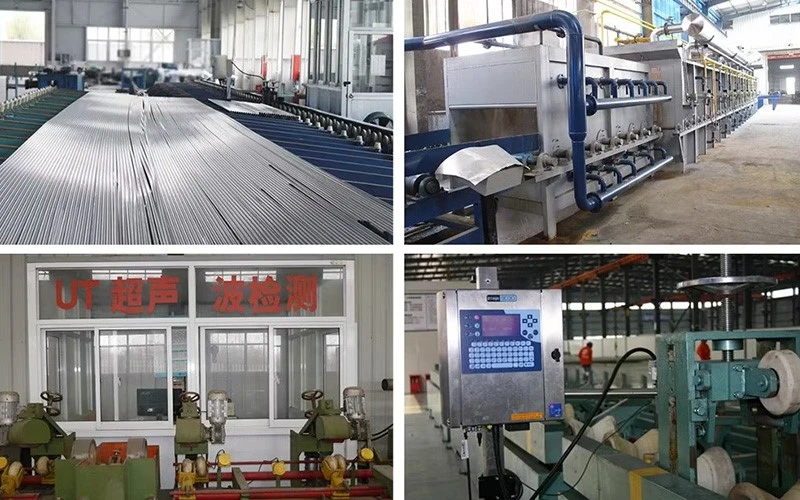

Gnee produce tuberías de acero inoxidable soldadas para fines de presión, fabricados y diseñados de acuerdo con EN 10217 Parte 7. Las tuberías soldadas están hechas de austenítico o austenítico - Ferrítico acero inoxidable, con calificaciones de acero inseguidas que incluyen 1.4301, 1.4307, 1.4404, 1.44.1 y 1.4571, con las medidas de acero inoxidables, incluyendo 1.4307, 1.4404, 1.44.1 y 1.4571, con los que se incluyen las industrias y se pueden usar. No solo a temperatura ambiente sino también en temperatura baja - y entornos de temperatura altos -}. Las condiciones de entrega incluyen W1R, W2RB, W2AB y otros tratamientos superficiales, con inspección y prueba de tuberías realizadas utilizando la categoría 1 de prueba (TC1) o la categoría de prueba 2 (TC2).
